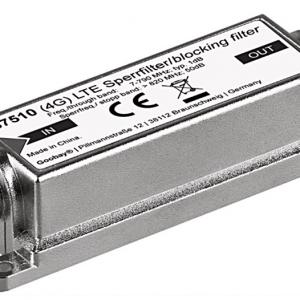

LTE SZŰRŐ GOOBAY BELTÉRI

Előfordulhat, hogy bizonyos esetekben a mobil frekvenciasáv megzavarhatja a MinDig TV digitális földfelszíni adását.
Az LTE szűrő pont ezt az interferenciát hivatott megszüntetni. Átengedi a 2-60 csatornákat és kiszűri a 61-69 csatornákat. A szűrő átvezeti a DC feszültséget az árbocerősítő számára.
-nagy teljesítmény sávzáró szűrő
-LTE jelek blokkolása a 790 ~ 2050 MHz frekvenciasávban
-átengedi a DC 5 V-ot ami az aktív DVB-T antenna táplálásához szükséges
-teljesen árnyékolt F-típusú csatlakozó
-egyszerű telepítés

Műszaki adatok
bemeneti frekvenciasáv -  VHF, UHF
átengedett frekvenciatartomány - 5-790 MHz
tápfeszültség átengedés - 5 V, 300 mA max.
működési hőmérséklet: -40° ~ +80° C
zárolt tartomány: 790 MHz - 2050 MHz
folytonossági tartomány: 5 MHz - 780 MHz
blokkolási mélység: -50 dB
extra kis veszteség:

Csatlakoztatás
1. Aktív vagy passzív antenna esetén:
A szűrőt csatlakoztassa a lehető legközelebb a készülék antenna bemenetéhez. Ha a készülék IEC-csatlakozóval van szerelve, csatlakoztasson egy RF apa/F apa átalakító kábelt a szűrő OUT kimenetére és a készülék ANT IN bemenetére (magyarul: a szűrőt sorba kell kötni a meglévő koax kábelre). Csatlakoztassa az antennakábelre az RF mama/F apa átalakítót, majd csatlakoztassa a szűrő IN bemenetére az IEC F apa csatlakozó végével.
2. 24V-os antenna rendszer használata esetén:
Illessze a szűrőt a készülék és a tápfeladó/erősítő közé. Ha a készülék IEC-csatlakozóval van szerelve, csatlakoztasson egy RF apa/F apa átalakítót a szűrő OUT kimenetére és a készülék ANT IN bemenetére. Szükség esetén csatlakoztassa az antennakábelre az RF mama/F apa átalakítót majd csatlakoztassa a szűrő IN bemenetére az IEC F apacsatlakozó végével.
